產品概述

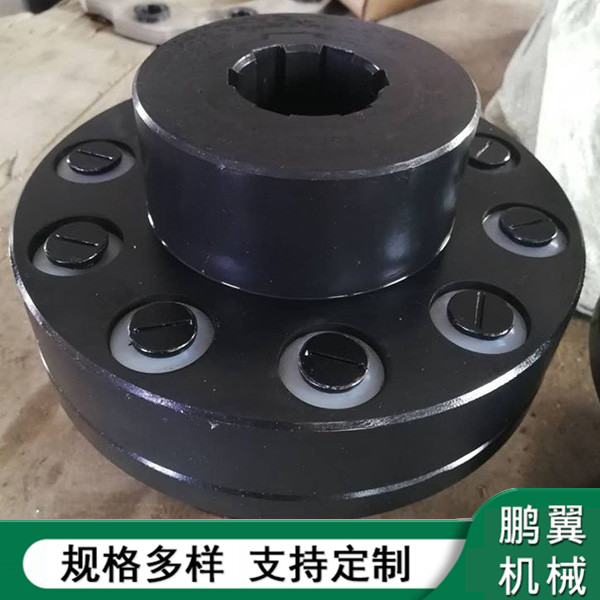

花鍵軸彈性套柱銷聯軸器是應用若干非金屬彈性資料制成的柱銷,，置于兩半聯軸器凸緣孔中,，經過柱銷完成兩半聯軸器聯接，該聯軸器構造簡單,，容易制造,，裝拆改換彈性元件比擬便當，不用挪動兩聯軸器,。

彈性元件（柱銷）的資料普通選用尼龍6,，有微量補償兩軸線偏移才能，彈性件工作時受剪切,，工作牢靠性差,，僅適用于請求很低的中速傳動軸系，不適用于作牢靠性請求較高的工況,，例如起重機械的提升機構的傳動軸系不能選用,，不宜用于低速承重及具有激烈沖擊和振動較大的傳動軸系，關于徑向和角向偏移較大的工況以及裝置精度較低的傳動軸系亦不應選用,，屬淘汰種類,。彈性柱銷聯軸器軸中的柱銷在工作時處于剪切和擠壓狀態，其強度條件就是計算彈性柱銷橫截面上的剪切強度和柱銷與銷孔壁的擠壓強度,。

彈性柱銷聯軸器（GB5014-85)合適于各種同軸線的傳動系統,，應用尼龍棒橫斷面剪切強度傳送轉矩，公稱轉矩160-160000N.M,，工作溫度為-20℃-80℃,。構造簡單，具有緩沖減震性能和一定的軸偏移補償才能,，合適在不控制噪音的環境的場所運用,。許用補償量徑向0.15-0.25mm 角向0.5°。

產品特性

彈性套柱銷聯軸器的特性是構造簡單,，裝置便當,，改換彈性套容易，尺寸小,，質量輕,。由于彈性套工作時遭到擠壓發作的變形量不大，且彈性套與銷孔的配合間隙不宜過大,，因而彈性套柱銷聯軸器的緩沖和減震性不高,，補償兩軸之間的相對位移量較小。

工作原理

彈性套受緊縮產生變形以補償兩軸偏移并同時起到減震緩沖的作用,。
