彈性套柱銷聯軸器應用一端套有彈性套（橡膠資料）的柱銷,，裝在兩半聯軸器凸緣緣孔以完成兩半聯軸器的聯接,。彈性套柱銷聯軸器曾經是我國應用普遍的聯軸器，早在20世紀50年代末期即已制定為機械部規范：JB 108-60彈性圈柱的銷聯軸器,，是我國一個部規范聯軸器,。
性柱銷聯軸器是應用若干非金屬彈性資料制成的柱銷，置于兩半聯軸器凸緣孔中,，經過柱銷完成兩半聯軸器聯接,，該聯軸器構造簡單，容易制造,，裝拆改換彈性元件比擬便當,，不用挪動兩聯軸器。
彈性元件（柱銷）的資料普通選用尼龍6,，有微量補償兩軸線偏移才能,，彈性件工作時受剪切，工作牢靠性差,，僅適用于請求很低的中速傳動軸系,，不適用于作牢靠性請求較高的工況，例如起重機械的提升機構的傳動軸系不能選用,，不宜用于低速承重及具有激烈沖擊和振動較大的傳動軸系,，關于徑向和角向偏移較大的工況以及裝置精度較低的傳動軸系亦不應選用，屬淘汰種類,。 彈性柱銷聯軸器 軸中的柱銷在工作時處于剪切和擠壓狀態,，其強度條件就是計算彈性柱銷橫截面上的剪切強度和柱銷與銷孔壁的擠壓強度。

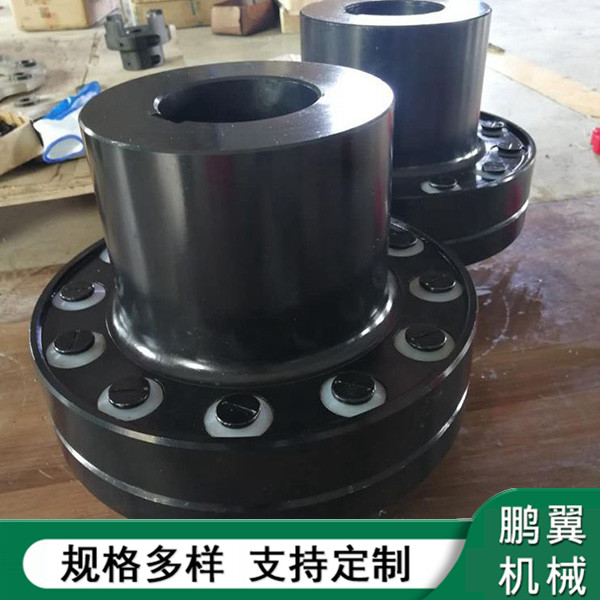

彈性柱銷聯軸器（GB5014-85)合適于各種同軸線的 傳動系統,，應用尼龍棒橫斷面剪切強度傳送轉矩,，公稱轉矩160-160000N.M,，工作溫度為-20℃-80℃。構造簡單,，具有緩沖減震性能和一定的軸偏移補償才能,，合適在不控制噪音的環境的場所運用。許用補償量徑向0.15-0.25mm 角向0.5°,。
詳細型號有HL1,、HL2、HL3,、HL4,、HL5、 HL6,、HL7,、HL8、HL9,、HL10,、HL11、 HL12,、HL13,、HL14
軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J),。軸孔和鍵槽按國度規范GB3852-83《聯軸器軸柱和鍵槽方式及尺寸》的規則加工,。半聯軸器采用精細鑄造,鑄鐵HT20-40、鑄鋼ZG35Ⅱ,軸孔和鍵槽采用拉制成型,柱銷采用MC尼龍b制成,。
|
