HL型彈性柱銷聯軸器

瀏覽次數： 12655
發布日期： 2020-11-05
文章簡介： HL型彈性柱銷聯軸器構造簡單,，維修便當，具有緩沖減震性能和一定的軸偏移補償才能,，順應于在不控制噪音環境的場所運用,。...
聯系熱線： 17333788766

產品概述

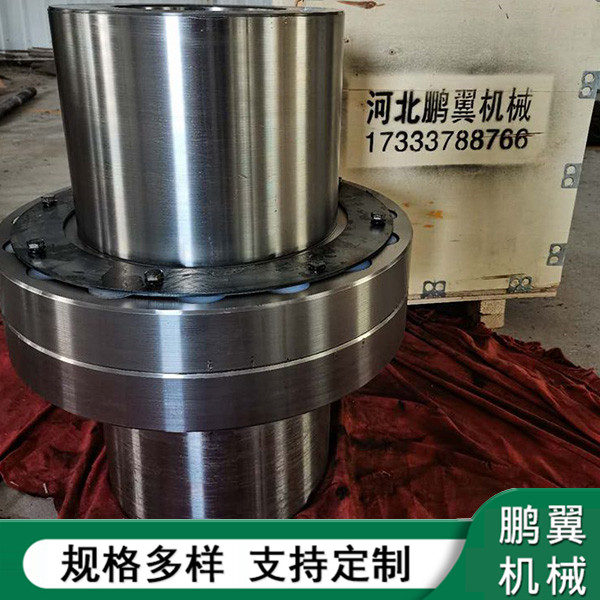

HL型彈性柱銷聯軸器《GB5014-85》適用于各種同軸線的傳動系統，應用尼龍棒橫斷面剪切強度傳送轉矩,，公稱轉矩160-160000N.m,，工作溫度-20-80℃，構造簡單,，維修便當,，具有緩沖減震性能和一定的軸偏移補償才能，順應于在不控制噪音環境的場所運用。許用補償量軸向±0.5-3mm 徑向0.15-0.25mm 角向0.5°HL型彈性柱銷聯軸器實物圖 HL型-彈性柱銷聯軸器材質：鑄鐵,，鑄鋼,，精鋳等，詳細依據客戶請求定做,，定價,。　　

HL型彈性柱銷聯軸器是應用若干非金屬彈性資料制成的柱銷,置于兩半聯軸器凸緣孔中,經過柱銷完成兩半聯軸器聯接,該聯軸器構造簡單,容易制造,裝拆改換彈性元件比擬便當,不用挪動兩半聯軸器。彈性元件(柱銷)的資料普通選用尼龍,有微量補償兩軸線偏移才能,彈性件工作時受剪切,工作牢靠性差,僅適用于請求很低的中速傳動軸系,不適用于工作牢靠性請求較高的工況,。

HL型彈性柱銷聯軸用具有較大構造簡單,、合理,維修便當、兩面對稱可互換,壽命長,允許較大的軸向竄動,具有緩沖,、減震,、耐磨等性能。

HL型彈性柱銷聯軸器根本尺寸范圍如下：

大外徑D：90-880mm

間隙S：2.5-8mm

許用軸孔范圍d：12-400mm

公稱轉矩Tn：160-160000N.m

許用轉速n：7100-850r/min
