鋁合金星型墊彈性聯軸器

瀏覽次數： 15515
發布日期： 2020-11-05
文章簡介：鋁合金星型彈性聯軸器?由兩個帶有爪形的聯軸器和梅花狀的彈性墊組成,，梅花墊放置于兩個爪形聯軸器之間,，以完成兩半聯軸器的聯接,。...
聯系熱線： 17333788766

產品概述

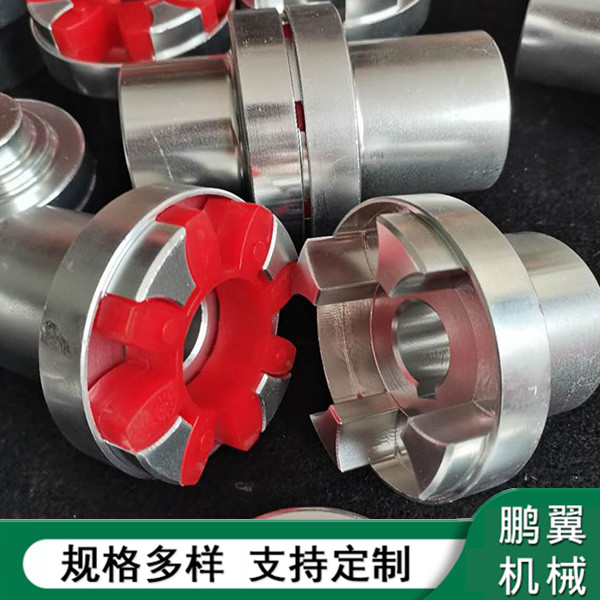

鋁合金星型彈性聯軸器由兩個帶有爪形的聯軸器和梅花狀的彈性墊組成,，梅花墊放置于兩個爪形聯軸器之間，以完成兩半聯軸器的聯接,。

細致描繪

1.鋁合金梅花聯彈性軸器主要由兩個帶凸爪的半聯軸器和中間的彈性體組成,。中間彈性體與兩個半聯軸器的凸爪親密嚙兼并接受徑向周向擠壓以傳送扭矩，當兩軸線有相對位移時,，中間彈性體發作相應的彈性變形,，起到自動補償位移的作用。

2.鋁合金梅花聯彈性軸器主要適用于中等載荷,，起動頻繁,、經常正反轉、高中低,，工作牢靠性高請求的場所,，不適合重載的場所。例如：冶金,、礦山,、石油、化工,、起重,、運輸、輕工,、紡織,、水泵,、風機等。工作場所溫度 -35℃～+80℃,，轉矩范圍為45～25000,，轉速范圍為1500～8500r/min。

3.與其它聯軸器相比,，鋁合金梅花聯彈性軸用具有以下特性：

（1）工作穩定牢靠,，具有良好的減振、緩沖和位移補償性能,，點絕緣性能好,。

（2）構造簡單，徑向尺寸小,，重量輕,，轉動慣量小，適用于中高速場所,。

（3）具有較大的軸向,、徑向和角向補償才能。

（4）聚氨酯彈性元件耐磨耐油,，承載才能大,，運用壽命長，牢靠,。

（5）聯軸器無需光滑,，維護工作量少，可連續長期運轉,。

梅花型聯軸器夾緊型與脹套固定

（1）該固定方式是由于定位螺栓固定型的缺乏而產生的新固定方式,。

（2）這兩種固定方式因它的消費本錢相對較高，因此它的售價也比擬高,。

（3）夾緊型,、脹緊套型在裝置上要比定位型較費事些，但這兩種固定方式能夠很好的補償了定位螺絲栓固定的缺乏,。

聯軸器消費廠家教您正確的梅花聯軸器裝置技巧,梅花聯軸器的運用越來越普遍,，但很多用戶對裝置梅花聯軸器的一些細節問題不是很分明，下面就來為您簡單引見一下:

1. 裝置前應首先檢查原動機和工作機兩軸能否同心,，兩軸外表能否有包裝紙和碰傷,，梅花聯軸器兩個半聯軸節內孔能否有雜物，內孔棱邊能否有碰傷,、如有應將軸,、半聯軸節清算潔凈，碰傷用細銼處置好。然后檢查兩個半聯軸節的內孔直徑和長度能否同原動機,、工作機的直徑和軸伸長度尺寸相符,。普通選型時，讓原動機和工作機端半聯軸節長度小于其軸伸長度10- 30mm為好,。

2. 為了便于裝置,，好是將兩個半聯軸節放在120--150的保溫箱或油槽中停止預熱，使內孔尺寸漲大很容易裝上,。裝置后軸頭不能凸出半聯軸節端面,，以齊平為好。檢測兩半聯軸節之間的間隔:沿半聯軸節的法蘭盤兩內側測出3--4點的讀數取均勻值,，及加長段與兩個膜片組實測尺寸之和,，兩者誤差控制在0-0.4mm范圍之內。

3. 找正:用百分表檢測兩半聯軸節法蘭盤端面和外圓跳動,，當法蘭盤外圓小于250mm時跳動值應不大于0.05mm;當法蘭盤外圓大于250mm時,，跳動值應不大于0.08。

4.裝置螺栓:把螺栓從法蘭盤小孔外側穿入,，從另一件法蘭盤大孔外側穿出套上緩沖套,、彈性墊圈、扭上螺母,用扳手將螺母把緊,。如裝置不適或撤除換，又不損傷軸及半聯,，裝置終了后,，轉動自若無別勁為好。

5. 操作工須知:梅花聯軸器在啟動設備前應先檢查梅花聯軸器的螺母能否有松動或零落,，如有要及時將螺母用扳手把緊,。
