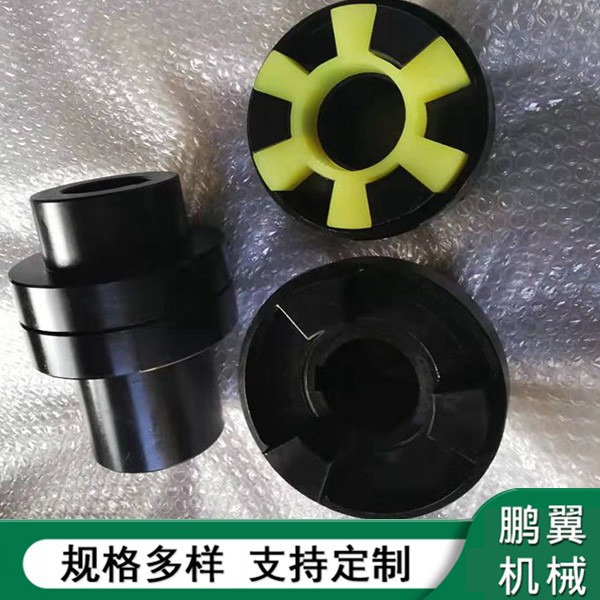

梅花聯軸器主要適用于起動頻繁、正反轉,、中高速,、中等扭矩和請求高牢靠性的工作場所，例如：冶金,、礦山,、石油、化工,、起重,、運輸,、輕工、紡織,、 水泵,、風機等。工作環境溫度 -35℃～+80℃,，傳送公稱扭矩25～12500Nm,，許用轉速1500～15300r/min。
梅花形彈性元件的資料有聚氨酯鑄形尼龍兩種,。主要有四瓣,，六瓣，八瓣,，十瓣,，十二瓣。MT1:四瓣,，MT2-MT7六瓣，MT8-MT9：八瓣,，MT10-MT12：十瓣,，MT13-MT14：十二瓣。
梅花聯軸器參數中,，其規格參數如下：
ML型梅花形彈性聯軸器《GB5272-85》
型號大?。篗L1-ML13
公稱轉矩Tn：25-12500N.m
許用轉速n：15300-1900r/min
軸孔直徑d：18-140mm
軸孔長度L：52-252mm
總長度引薦：120-577mm
聯軸器外徑D:50-400mm
間隙S范圍：2-9mm
彈性件型號MT1-MT13
重量范圍：0.66-160Kg
梅花型彈性聯軸器GB5272-1985型號
ML1、MLZ1,、MLS1,、ML2、MLZ2,、MLS2,、ML3、MLZ3,、MLS3,、 ML4、MLZ4,、MLS4,、ML5、MLZ5,、MLS5,、ML6、MLZ6,、MLS6,、ML7 MLZ7,、MLS7、ML8,、MLZ8,、MLS8、ML9,、MLZ9,、MLS9、ML10,、MLZ10,、 MLS10、ML11,、MLZ11,、MLS11、ML12,、MLZ12,、MLS12、ML13,、MLZ13,、 MLS13
訂購ML型梅花形彈性聯軸器時，規則的標志辦法如下：
ML型標志示例：欲訂購ML10型梅花彈性聯軸器,，請求：
主動端：Y型軸孔,、A型鍵槽、d1=100 L1=127
從動端：Y型軸孔,、A型鍵槽,、d2=95 L2=172
標志為：ML10聯軸器100*127/95*172
梅花聯軸器型號品種比擬多，LM型為新標,，ML型為老規范,，其詳細參數由于規范修訂所以局部參數改動了。
關于梅花聯軸器選型的時分有必要分清是LM型還是ML型,。新舊規范梅花聯軸器外徑?jīng)]有變動,，這也是辨別新舊規范的辦法，很多朋友容易混雜,以為L(zhǎng)M4就是ML4,。其實新標的LM4是舊規范的ML3,。
|
