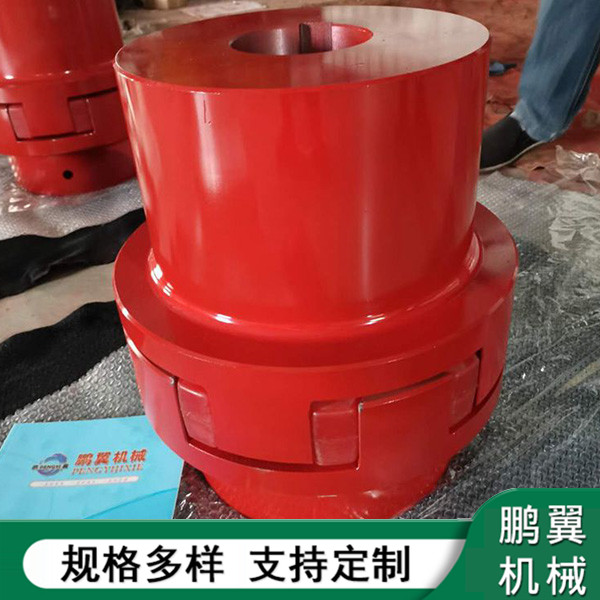

LX型星形彈性聯軸器

瀏覽次數： 15751
發布日期： 2020-11-05
文章簡介： LX型星形彈性聯軸器主從動端的軸孔型式和尺寸在同一規格中除Z1/Z1組合型式外,，其他能夠恣意組合,。...
聯系熱線： 17333788766

產品概述

LX型星形彈性聯軸器主要兩件資料

半聯軸器,，中間軸,，銜接法蘭：45#鋼,，ZG310-570

中間軸套：35#，ZG270-570

制動盤,，制動輪：45#鋼,，ZG310-570

彈性體：聚氨酯

聯軸器應依據運用請求和工作條件停止選用，聯軸器允許正反轉,。星形彈性聯軸器主從動端的軸孔型式和尺寸在同一規格中除Z1/Z1組合型式外,，其他能夠恣意組合。

多數狀況下,，每一型號的聯軸器適用的軸徑均有一個范圍,。規范中已給出軸徑，或者給出適用直徑的尺寸系列,，被聯接的兩軸應在此范圍之內,。普通狀況下，被聯接的兩軸的直徑是不同的,，兩個軸端的外形也可能不同,。依據載荷大小和性質及兩軸的同心條件共同選擇,，兩半聯軸器的孔徑應滿足主、從動軸的請求,，孔徑可一樣,，也可不一樣，長度可一樣,，也可不一樣,，因電動機轉速較高，為減小起動載荷,，緩和沖擊,，選用具有較小轉動慣量和具有彈性的聯軸器。

星形彈性聯軸器根本性能參數：以LX型為例

型號大小LX1-LX16

公稱轉矩：20-25000N.m

軸孔直徑范圍：6-180mm

軸孔長度范圍：18-302mm

聯軸器大外徑：40-420mm

彈性體星形墊厚度：12-64mm

以上參數范圍為機械規范范圍,，也能夠依據客戶需求制造,。
